Poznaj szynoprzewody magnetyczne, ich wszelkie niuanse oraz możliwości.
Pamiętaj aby te informację wykorzystać w swojej najbliższej realizacji 🧔
Co znajdziesz w tym artykule:
- Skąd nazwa szynoprzewody magnetyczne
- Minusy tych systemów
- Plusy szynoprzewodów magnetycznych
- Przykładowe realizacje i inspiracje
Szynoprzewody magnetyczne skąd taka nazwa?
Nazwa pochodzi od rodzaju montażu lamp w szynoprzewodach.
Lampy w miejscu łączenia się z szyna posiadają magnetyczne blaszki.
Między innymi za ich pomocą lampa trzyma się w szynoprzewodzie.

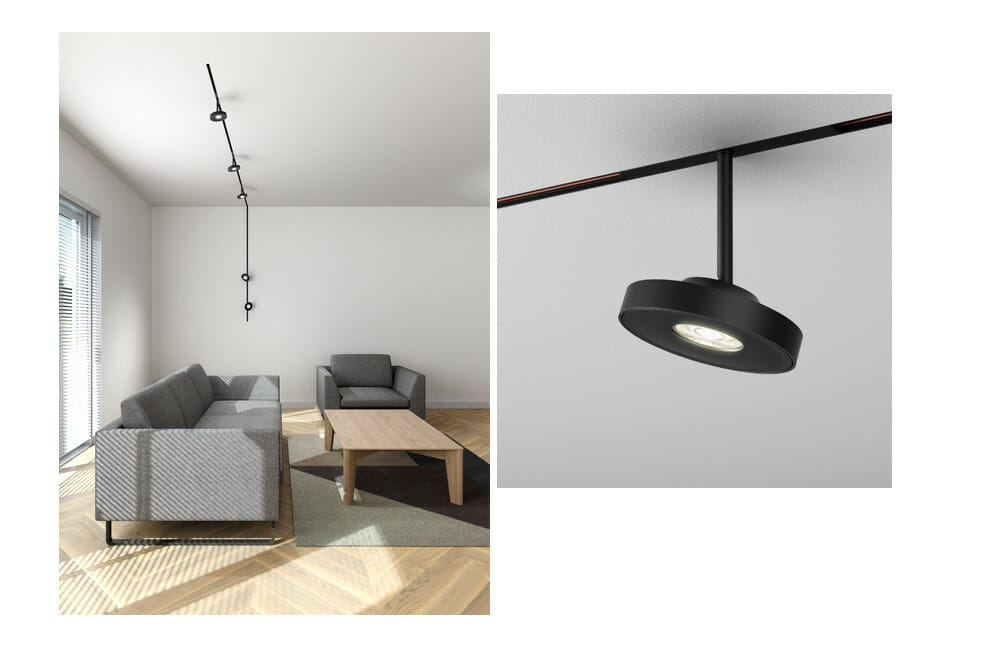

Szynoprzewód magnetyczny wykonany jest profilu aluminiowego malowanego najczęściej
na kolor czarny. Firma LEDS C4 i Aqform posiadają szyny także w kolorze białym,
a firma Artemide posiada inne kolory szynoprzewodow jak np: biały,
szczotkowany srebrny, szczotkowany miedziany, szczotkowany brązowy, czarny).
Wewnątrz szynoprzewodu znajdują się przewody miedziane, którymi biegnie napięcie zasilające lampy.
Każdy producent szynoprzewodów magnetycznych posiada szyny o różnej budowie, dlatego jeżeli wybieramy taki szynoprzewód i lampy to musimy trzymać się tego samego producenta.
Szynoprzewody magnetyczne są na niskie napięcie 24V lub 48V czyli bezpieczny prąd.

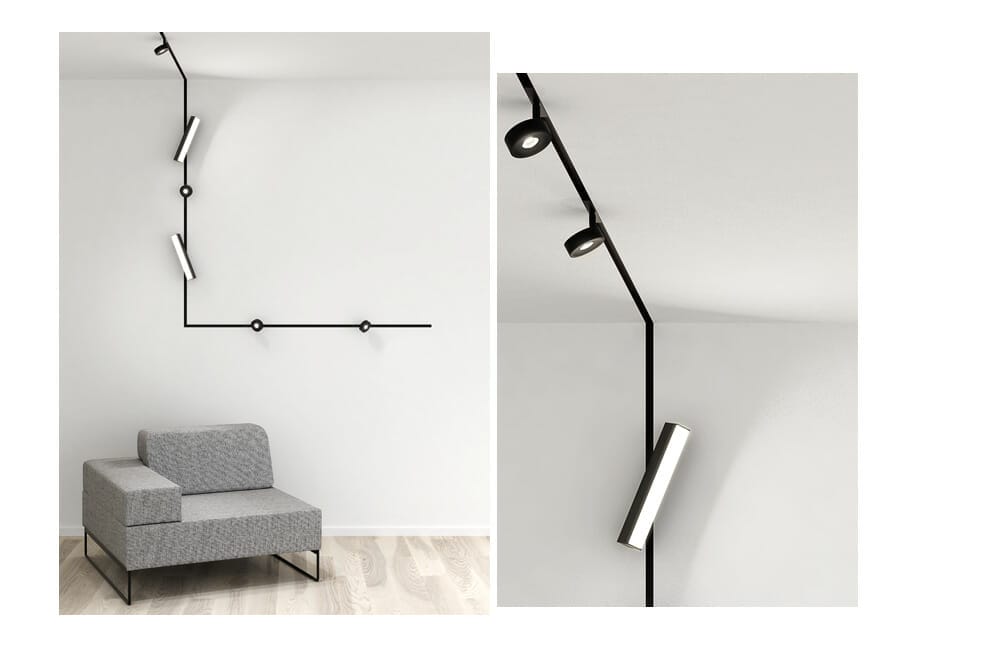

Takie napięcie pozwala poprowadzić szynoprzewód inaczej niż normalnie,
czyli możemy np zamontować go na ścianie i przejść z nim na sufit.
Jakie są minusy szynoprzewodów magnetycznych?
- Brak podziału na sekcje
- Montaż podtynkowy-nietypowy
- Co z zasilaczem?
- Komponenty i akcesoria
Brak podziału na sekcje, obwody
Tak jak wcześniej wspomniałem, szynoprzewody magnetyczne są na niskie napięcie dlatego wymagany jest zasilacz, który zmieni nam prąd z 230V na 24V lub na 48V.
Wszystkie lampy założone na takim szynoprzewodzie będą włączane razem ponieważ w tym systemach nie ma możliwości podziału na sekcje.
Wszystkie lampy włączamy “na raz”.
Jeżeli mamy np. szynoprzewód w formie litery L to możemy stworzyć podział na sekcję tylko w taki sposób,
że jedna linia będzie świeciła osobno a druga osobno.
W takiej wersji musimy zastosować dwa osobne zasilacze.
Jest jednak wyjątek.
Aqform posiada szynoprzewód, który możemy podzielić na 2 obwody.
Już brzmi ciekawie 🙂 natomiast jest jedno ale: przy zamawianiu takiego systemu musimy określić,
które lampy będą w obwodzie numer 1, a które będą zapalane w obwodzie numer 2.
Aqform na etapie produkcji przygotowuje lampy pod dany obwód.
Inaczej wygląda sprawa w przypadku szynoprzewodów 3 fazowych,
gdzie sami podczas montowania lampy do szyny określamy z którym włącznikiem ma ona działać.
Ważna uwaga!
Jeżeli projektujesz ten typ szynoprzewodu już wcześniej trzeba określić czy będą sekcje i które lampy będą do nich przydzielone.
Innym sposobem podział na obwody (sekcje) jest możliwość zastosowania systemu Casambi.
Hiszpańska Firma Leds C4 posiada lampy, które wyposażone są w ten system.
Ciut więcej o tym systemie znajdziesz w plusach.
Szynoprzewody magnetyczne mają ten plus, że możemy je prowadzić zarówno po ścianie jak i po suficie.
W przypadku szynoprzewodów Leds C4, Aqform przy montażu podtynkowym stosujemy płytę regips o grubości 12mm.
W przypadku innych szynoprzewodów np tańszych azjatyckich firm najczęściej wymagane są płyty regips o grubości 9mm.
Dlatego ważne jest aby sprawdzić przed zamówieniem takiego systemu podtynkowego jaka płyta jest wymagana.
Sama szyna jest montowana do regipsu w różny sposób w zależności od producenta:
- poprzez zastosowanie uchwytów mocujących,
- lub niektóre szynoprzewody są tak skonstruowane tak, że posiadają po całej swojej długości boczne wystające “skrzydełka”,
poprzez które przykręcamy ten szynoprzewód do regipsu.
Co z zasilaczem?
Jako że ten system jest na napięcie 24V lub 48V nieodzownym elementem jest zasilacz.
Pytanie gdzie go schować?
Jest na to kilka sposobów w zależności czy projektujemy szynoprzewód magnetyczny natynkowy czy podtynkowy.
W przypadku szynoprzewodu podtynkowego zasilacz możemy umieścić:
- w podwieszanym suficie
- w rozdzielni, koło bezpieczników
- w szafkach w okolicy szynoprzewodu
- w samym szynoprzewodzie (jeżeli dany producent posiada takie rozwiązanie)
W przypadku szynoprzewodu natynkowego lub wiszącego zasilacz umiejscawiamy:
- w puszce natynkowej
- w samym szynoprzewodzie (jeżeli dany producent posiada takie rozwiązanie)
- w rozdzielni pod warunkiem że wcześniej to zaplanujemy i elektryk przygotuje odpowiednio instalację elektryczną.

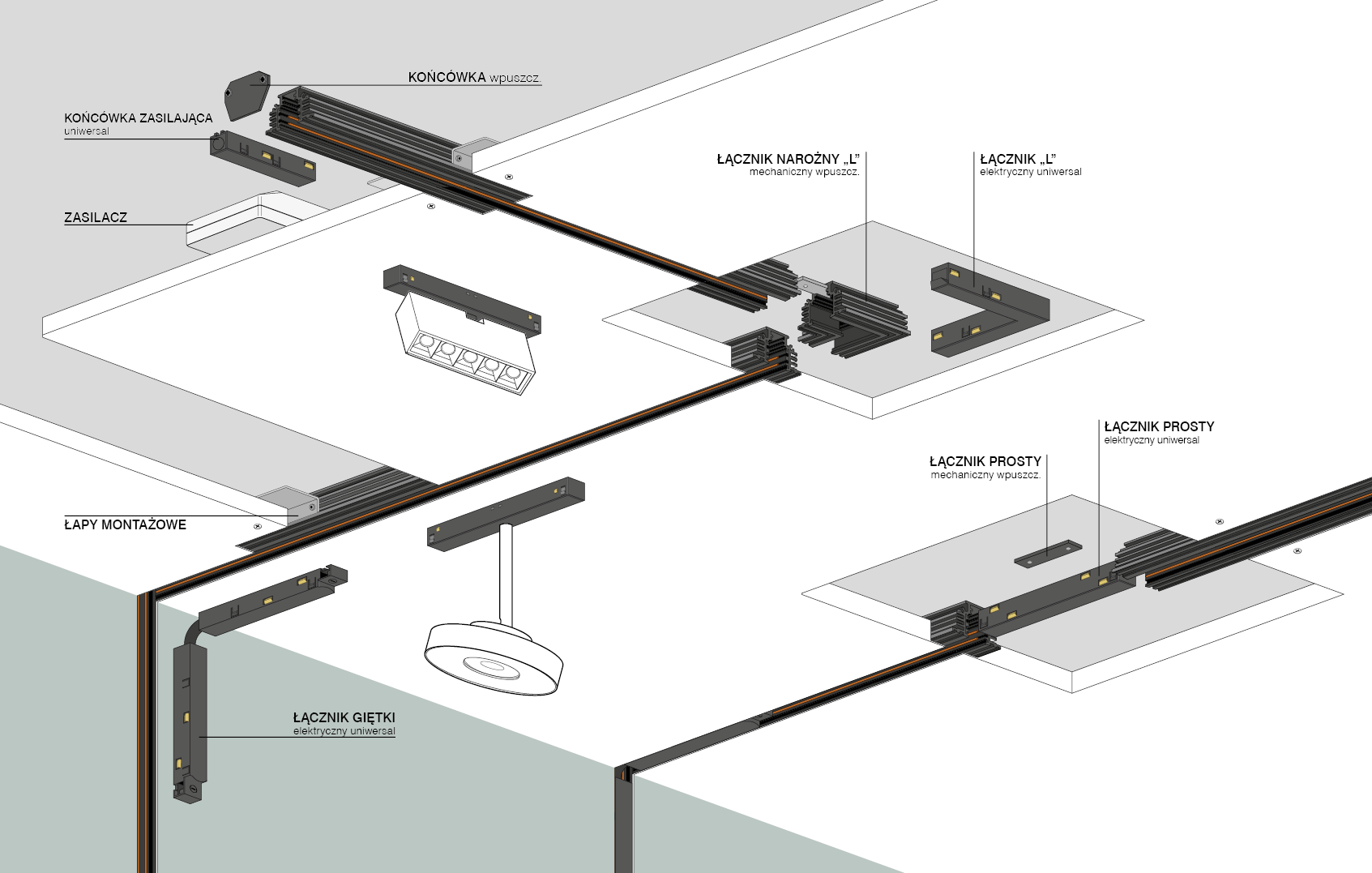

Komponenty i akcesoria
W przypadku komponentów trzeba wszystko odpowiednio dobrać. Na naszym kanale Youtube znajdziesz firm jak dobierać komponenty do szynoprzewodu 3F ale niedługo pojawi się również film z dobieraniem komponentów do systemów magnetycznych.
W zależności od producenta wymagane są różne rodzaje komponentów.
Przy komponowaniu takiego np systemu jako linię prostą potrzebne są podstawowe elementy jak:
- zasialacz
- moduł zasilający
- szynoprzewód
- zaślepki (jeżeli nie są w komplecie z szynoprzewodem)
- mocowania, łapki (jeżeli mocujemy w regipsie, w zależności od producenta)
- lampy
Jeżeli szynoprzewód składa się z więcej niż jedna szyna dodatkowo potrzebne będa inne komponenty.
PLUSY szynoprzewodów magnetycznych
- Bezpieczne napięcie
- Delikatne, niewielka szerokość
- Linie świetlne zlicowane z szyną
- Sterowanie casambi
- Efekt końcowy
Bezpieczne napięcie 24V lub 48V
Zasilacz zmienia nam prąc 230V na 24V lub 48V.
Jeżeli dotkniemy takiego przewodu z niższym napięciem nie spowoduje to efektu porażenia.
Dlatego mówimy tu o bezpiecznym prądzie. Taki szynoprzewód możemy poprowadzić nie tylko po suficie ale również po ścianie.
Delikatne, niewielka szerokość
Niewielka szerokość i wymiary tych szynoprzewodów powodują że wyglądają niesamowicie.
Zobacz jakie mają wymiary. Nie ma tutaj uniwersalnego wymiaru.
Każdy producent posiada swoje szyny ale wszystkie mają wąską szerokość.

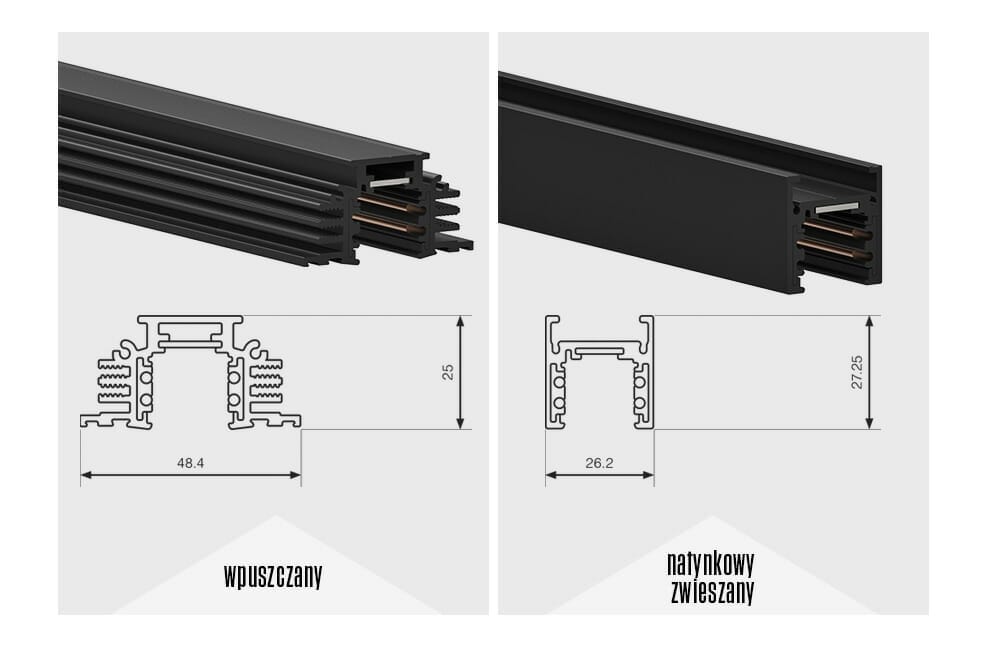

Poniżej przykładowe wymiary szynoprzewodów magnetycznych.
Z lewej strony Leds C4, z prawej strony dwa rodzaje szynoprzewodu z firmy Aqform.
Wyobraź sobie że masz nowoczesne wnętrze, a na suficie biegnie czarna linia zaledwie o 2,6cm szerokości.
Jestem pewien że takie wnętrze będzie wyglądać o wiele ciekawiej niż w przypadku tradycyjnego oświetlenia.
Takie możliwości powodują, że projektowanie nowoczesnych ale także tradycyjnych wnętrz jest ciekawsze.
Linie świetlne zlicowane z szynoprzewodem
Tak to kolejny plus. Taki efekt linii świetlnych wygląda “nieziemsko”

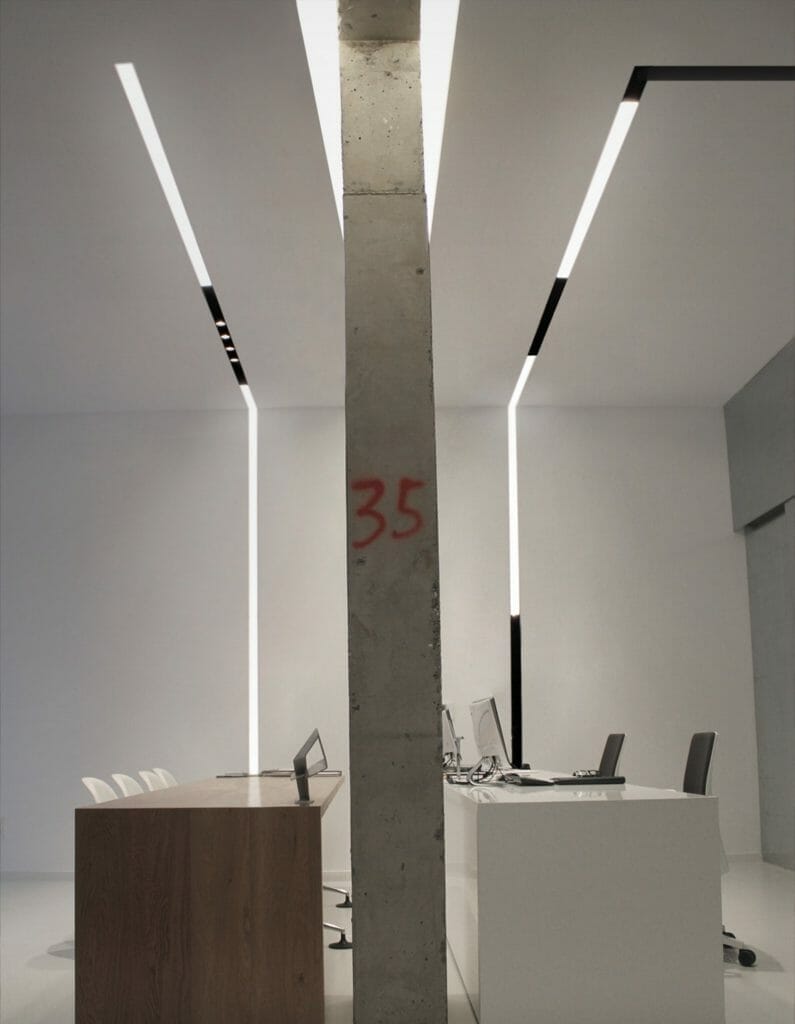

Zobacz na poniższe zdjęcie gdzie pokazane są linie świetlne wbudowane w szynoprzewód.
Jest jedna ważna kwestia, musi to być szynoprzewód o odpowiedniej wysokości. Aqform na tą chwile nie posiada takiego rozwiązania, niestety…
Tutaj trzeba skorzystać z producentów jak BPM Lighting, Leds C4, FLOS i inni.

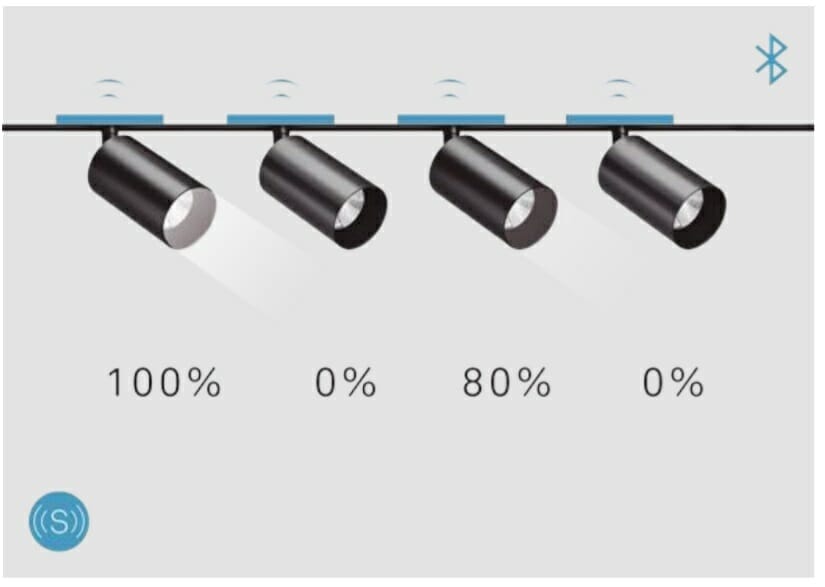

Sterowanie Casambi
Już wcześniej wspomniane sterowanie za pomocą bluetooth.
Lampy niektórych producentów jak np Leds C4 posiadają wbudowane moduły Casambi. Dzięki temu mamy możliwość:
- ściemniania
- tworzenia grup lamp
- tworzenie scen świetlnych
- stworzenie harmonogramu włączenia i przejścia pomiędzy scenami
EFEKT KOŃCOWY
To wszystko daje nam efekt końcowy. Efekt WOW.
Szynoprzewodu magnetyczne mają swoją nowoczesną linie,
która sprawdza się nie tylko w nowoczesnych wnętrzach ale również klasycznych i tradycyjnych jako dodatkowe doświetlenie.
Takie lampy bardzo dobrze wyglądają w korytarzu, salonie, kuchni.
Możesz także stworzyć z nich ciekawe instalacje na ścianie oraz suficie.

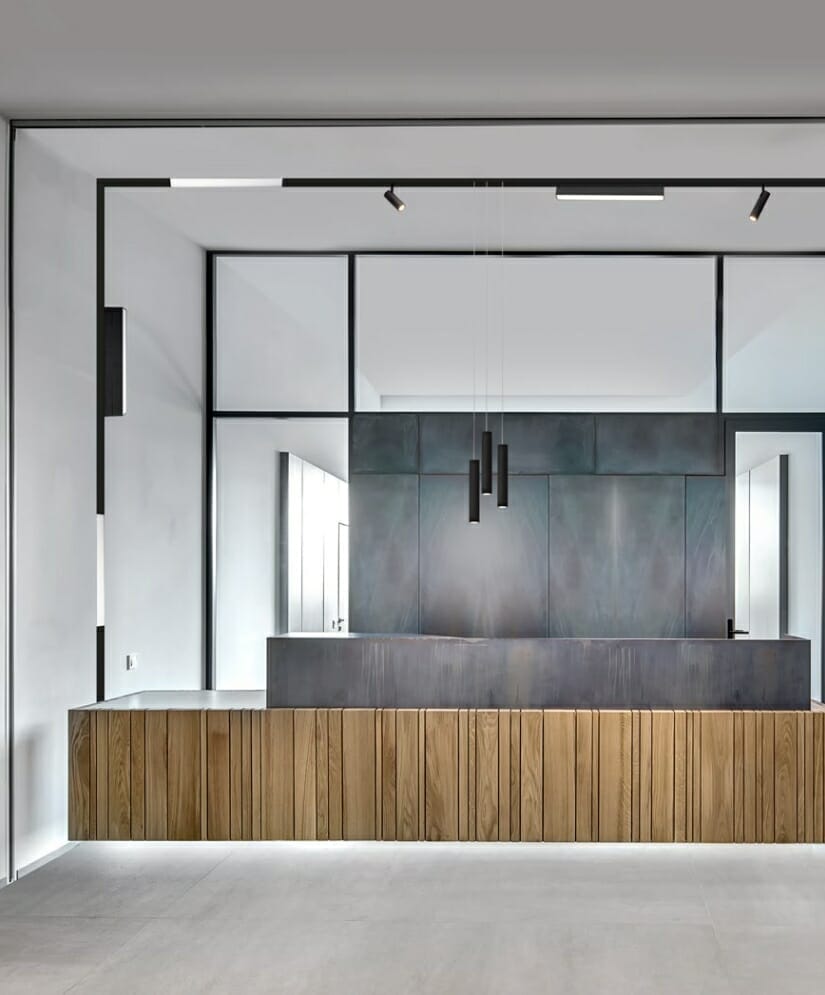

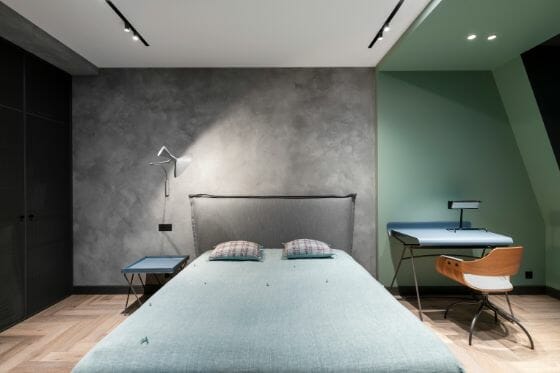

Inspiracje szynoprzewodów magnetycznych
Nova Luce
BPM Lighting

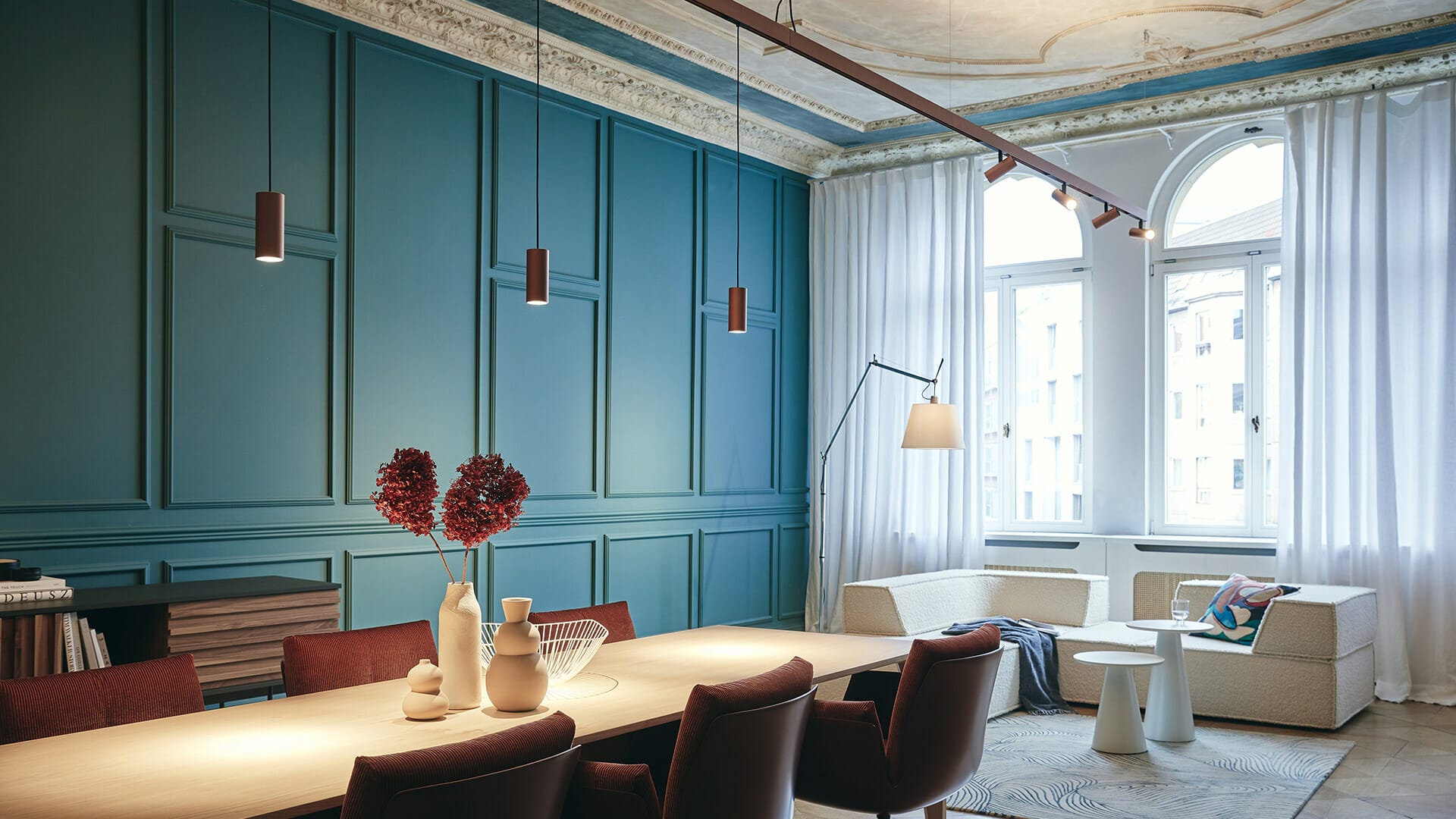

Artemide

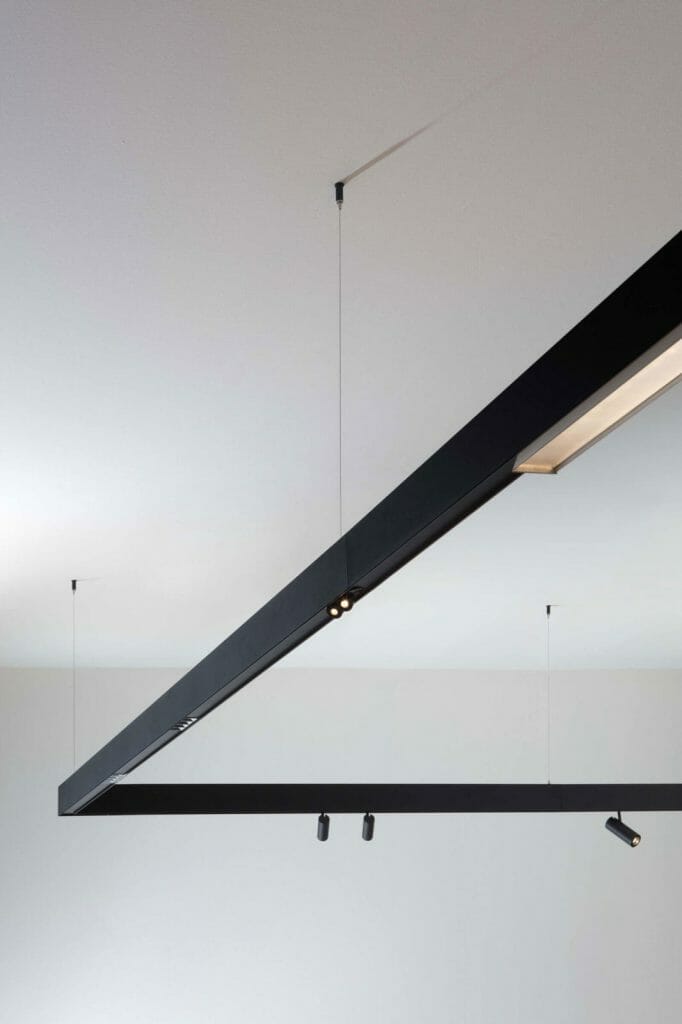

Linea Light
Flos
Aqform
